Як пневматична конвеєрна система може зменшити пил, простої та втрати матеріалу?

Анотація

Переміщення порошків, гранул і гранул звучить просто, поки ви не зіткнетеся з хмарами пилу, засміченими жолобами, сегрегацією, зламаним продуктом і операторами, які весь день доглядають за пунктами передачі. Добре продуманийПневматична система транспортуванняпереміщує сипучий матеріал через закриті трубопроводи за допомогою контрольованого повітряного потоку, допомагаючи рослинам залишатися чистішими, безпечнішими та стабільнішими, одночасно зменшуючи ручне оброблення.

Цей посібник розбиває рішення, які насправді мають значення для продуктивності та експлуатаційних витрат, від вакууму чи тиску до розбавленої чи щільної фази, фільтрації, вибору повітряного шлюзу та маршруту трубопроводу. Він також містить практичний контрольний список, порівняльну таблицю та поширені запитання, щоб ви могли перейти від «нам потрібно щось, що працює» до чіткої специфікації з низьким ризиком. Приклади та рекомендації відображають звичайні промислові умови та інженерний підхід, який використовуєShandong Yinchi Environmental Protection Equipment Co., Ltd.

Зміст

• Контур
• Які проблеми вирішує пневмотранспорт
• Як працює пневматична конвеєрна система
• Вакуумне транспортування проти транспортування під тиском
• Розбавлена ​​фаза проти щільної фази
• Ключові компоненти, які визначають надійність
• Контрольний список дизайну перед покупкою
• Важелі витрат на енергію та експлуатацію
• Контроль пилу та заходи безпеки
• План введення в експлуатацію та технічного обслуговування
• Реальні випадки використання
• FAQ
• Висновок і наступні кроки

Контур

• Визначте свої найбільші больові точки та як виглядає «успіх» на підлозі
• Зрозумійте основи повітряного потоку та твердих речовин, щоб пропозиції були порівнянними
• Виберіть правильний режим транспортування за відстанню, макетом і точками прийому
• Вибирайте розбавлену або щільну фазу на основі крихкості продукту та ємності
• Закріпіть надійні компоненти, які відповідають вашим характеристикам матеріалу
• Використовуйте контрольний список, щоб зменшити ризик перед виготовленням і встановленням
• З першого дня плануйте контроль над пилом, безпечну експлуатацію та ремонтопридатність

Які проблеми вирішує пневмотранспорт

Якщо ви розглядаєте aПневматична система транспортування, ймовірно, ви робите це не для розваги. Ви робите це тому, що ваш поточний метод передачі коштує вам часу, продуктів і терпіння.

• Пил на перевантажувальних пунктахщо покриває обладнання, спрацьовує побутову сигналізацію та створює некомфортні умови праці
• Матеріальні втрати та забрудненнявід відкритих конвеєрів, витоків або частого очищення
• Перемикання та засміченняв жолобах, бункерах і шнекових живильниках через непостійний потік
• Непослідовне дозуваннявикликані сегрегацією, розливом або нестабільністю швидкості подачі
• Висока трудова залежністьде оператори повинні втручатися, щоб підтримувати рух матеріалу
• Пошкодження продуктутакі як поломка гранул, стирання порошку або надмірне утворення дрібних частинок
• Обмеження макетаколи вам потрібно прокладати маршрут навколо конструкцій, через поверхи або до силосів

Транспортування по закритому трубопроводу допомагає, оскільки воно зменшує відкриті точки транспортування та переміщує матеріал за допомогою контрольованого повітря та тиску. Це означає менше місць для виходу пилу, менше місць для проливання та менше місць для «таємничих простоїв», де можна сховатися.

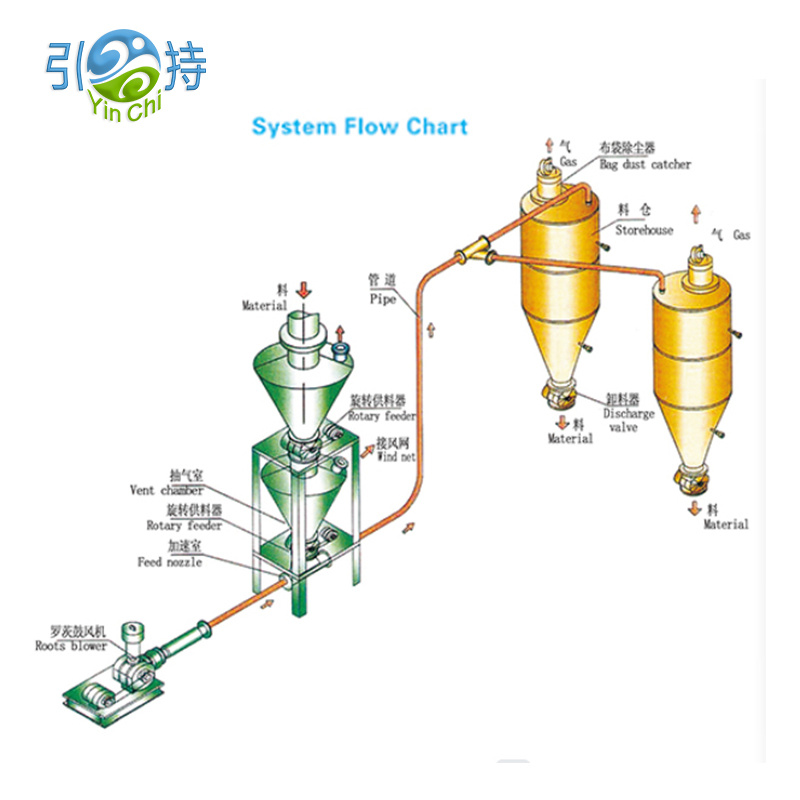

Як працює пневматична конвеєрна система

На високому рівні аПневматична система транспортуваннятранспортує сипучі речовини через трубу за допомогою різниці тиску та потоку повітря. Матеріал надходить на конвеєрну лінію в точці прийому, прямує до приймальної ємності, і повітря відокремлюється від твердих частинок шляхом фільтрації.

Що відбувається всередині труби

• Рушійною силою є потік повітря
• Тверді речовини захоплюються або штовхаються залежно від режиму транспортування
• Швидкість має бути достатньо високою, щоб запобігти осіданню, але не настільки високою, щоб зруйнувати продукт або витратити енергію
• Вигини, довгі пробіги та зміни висоти додають опору та впливають на стабільність

Що ви повинні вимагати від будь-якого дизайну

• Стабільна передача без стрибків, заторів або «відрижки» в приймачі
• Передбачувана швидкість подачі в різні зміни, сезони та зміни партії матеріалу
• Пилонепроникна робота з розміром фільтрації для реальних умов виробництва
• Розумний доступ до місць зносу та фільтрів для обслуговування

Вакуумне транспортування проти транспортування під тиском

Один із перших варіантів полягає в тому, чи ваша конвеєрна лінія повинна тягнути матеріал (вакуум) чи штовхати матеріал (тиск). Обидва можуть добре працювати, але вони вирішують різні проблеми рослин.

Практичне емпіричне правило — починати зі свого макета. Якщо потрібно забрати з кількох точок і доставити в одне місце, вакуумні рішення часто спрощують мережу. Якщо вам потрібно доставити матеріал у віддалений силос або кілька бункерів, транспортування під тиском може бути кращим.

Розбавлена ​​фаза проти щільної фази

Саме тут багато проектів зазнають успіху або провалу. Те самеПневматична система транспортуванняможе поводитися чудово з одним матеріалом і жахливо з іншим, якщо фаза обрана неправильно.

Розведена фаза

• Матеріал переноситься відносно високошвидкісним повітряним потоком
• Часто простіше в управлінні та може працювати з широким спектром порошків і гранул
• Ризик: вища швидкість може збільшити знос, шум і стирання продукту

Щільна фаза

• Матеріал рухається з нижчою швидкістю більш «слимком» або «пробкою».
• Часто віддається перевага для крихких виробів, абразивних порошків або для мінімізації проблем деградації
• Ризик: може знадобитися більш ретельна подача, контроль тиску та налаштування відповідно до матеріалу

Якщо ваша рослина має такі проблеми, як поломка гранул, занадто багато дрібних частинок або видима ерозія на вигинах, щільна фаза (або стратегія нижчої швидкості) стає серйозним кандидатом. Якщо вашою основною проблемою є просто надійне транспортування з простим керуванням, розбавлена ​​фаза може бути найшвидшим шляхом до стабільності.

Ключові компоненти, які визначають надійність

Ціни можуть виглядати схожими на папері, але вибір компонентів показує, чи розуміє постачальник ваш матеріал. Ось частини, які найчастіше вирішують повсякденну продуктивність.

• Пристрій годуваннятакі як ротаційний шлюзовий клапан, трубка Вентурі або подача резервуарів під тиском, вибрані для контролю витоку та стабільної швидкості твердих речовин
• Джерело повітрятипу повітродувки, вентилятора або компресора, розмір якого відповідає необхідному тиску та витраті з запасом для завантаження фільтра
• Конвеєрна лініявключаючи діаметр труби, вигини та зношені секції, призначені для обмеження падіння тиску та запобігання осіданню
• Ресивер і фільтраціявключаючи площу фільтра, спосіб очищення та видалення пилу, розроблений для безперервної роботи без задихання
• Органи управління та приладивключаючи датчики тиску, перепад тиску на фільтрах і блокування, які запобігають випадкам забивання

Для багатьох заводів шлюзовий клапан є тихим порушником проблем. Занадто великий витік означає нестабільну транспортування, погане відділення приймача та неочікуване пил. Занадто вузькі або погано підібрані зазори можуть викликати нагрівання, заїдання та часті зупинки. Підберіть повітряний шлюз до розміру частинок, температури, абразивності та необхідного рівня герметизації.

Контрольний список дизайну перед покупкою

Використовуйте цей контрольний список, щоб порівняти пропозиції та зменшити кількість неприємних сюрпризів після встановлення. Мета — не досконалість, а контроль ризику.

• Профіль матеріалувключаючи об'ємну щільність, діапазон розміру частинок, чутливість до вологи, липкість, абразивність і температуру
• Цільові показники потужностівключаючи середню швидкість, пікову швидкість і частоту піків
• Відстань і маршрутвключаючи загальну еквівалентну довжину, кількість вигинів, вертикальних підйомів і доступні опорні точки
• Пункти прийому та вивантаженнявключаючи кількість джерел і пунктів призначення, які вам потрібні зараз і протягом двох років
• Стандарт чистотивключно з тим, скільки пилу є прийнятним навколо приймача та як виглядає домашнє господарство сьогодні
• Енергетика та комунальні послугивключно з наявною електричною потужністю та чи є стиснене повітря стабільним і сухим
• Управління зносомвключаючи стиль згину, змінні секції зносу та доступ для огляду
• Доступ для обслуговуваннявключаючи простір для заміни фільтра, дозвіл на обслуговування повітряного шлюзу та точки безпечної ізоляції
• План введення в експлуатаціювключаючи тестові прогони з вашим реальним матеріалом, а не лише з «типовими» зразками

Якщо пропозиція уникає цих тем або відповідає на них розпливчасто, це не є прогалиною «приємно мати». Ось звідки згодом виникне час простою.

Важелі витрат на енергію та експлуатацію

Експлуатаційна вартість залежить не лише від розміру двигуна. Йдеться про те, чи може система переміщувати матеріал із найнижчою стабільною швидкістю та тиском для ваших конкретних умов.

• Вибір діаметра трубирізко впливає на швидкість і падіння тиску
• Маршрутна дисциплінанаприклад, менше різких вигинів зменшує турбулентність і знос
• Контроль потоку повітрядопомагає уникнути надмірного роздування матеріалу просто для «безпеки»
• Розмір фільтразапобігає високому перепаду тиску, який змушує джерело повітря працювати інтенсивніше
• Управління витокамиу повітряних шлюзах і з'єднаннях зменшує витрати повітря та нестабільний потік

Звичайними прихованими витратами є робота з надмірною швидкістю повітря, оскільки система має недостатнє оснащення. Завдяки кращому моніторингу тиску та фільтру оператори можуть довіряти процесу, а не своїм інстинктам, і ви можете підтримувати стабільність та ефективність лінії.

Контроль пилу та заходи безпеки

Пил – це не тільки проблема чистоти. Дрібні частки можуть легко потрапляти в повітря, мігрувати в підшипники та електричні шафи та створювати незручні робочі умови. Закрите транспортування зменшує кількість відкритих точок передачі, але контроль пилу все ще залежить від розумного прийому та фільтрації.

Практичні заходи, які роблять помітні зміни

• Використовуйте ресивер із достатньою площею фільтра, щоб фільтрація залишалася стабільною під час тривалих циклів
• Виберіть спосіб очищення фільтра, який відповідає вашому робочому циклу та поведінці пилу
• Плануйте видалення пилу, щоб дрібні фракції не потрапляли знову в робоче місце під час спорожнення
• Ущільнюйте з’єднання та зберігайте прокладки, щоб зберегти систему справді закритою
• Тримайте інспекційні порти доступними, щоб «невеликі проблеми» не стали раптово пробками

Якщо ваш матеріал є горючим або надзвичайно дрібним, обговоріть вимоги безпеки, що стосуються конкретної установки, на початку проекту. Хороша інженерія є проактивною: вона припускає мінливість у реальному світі та вбудовує захисні шари, а не покладається на ідеальну поведінку оператора.

План введення в експлуатацію та технічного обслуговування

A Пневматична система транспортуванняне повинні вимагати героїзму. Найпростіший спосіб досягти цього — ставитися до введення в експлуатацію як до частини проекту, а не додумки.

• Базовий тестз вашим фактичним матеріалом за очікуваного діапазону температури та вологості
• Перевірка швидкостіщоб підтвердити, що ви перевищили межі розрахунків без надмірного прискорення
• Спостереження за завантаженням фільтращоб підтвердити, що цикл очищення підтримує стабільний перепад тиску
• План перевірки зносудля вигинів і зон сильного удару через визначені інтервали часу роботи
• Стратегія запчастинзосереджуючись на ущільненнях повітряного шлюзу, фільтруючих елементах і зношуваних секціях

Більшість «загадкових проблем» проявляються як закономірності тиску, перепаду тиску фільтра та навантаження двигуна. Інструменти не повинні бути химерними, їх потрібно розмістити розумно та реально використовувати.

Реальні випадки використання

Нижче наведено загальні сценарії, коли заводи обирають пневматичне транспортування, і для чого вони зазвичай оптимізують.

• Перенесення порошку в змішувачінадає пріоритет пилонепроникному прийому та стабільній подачі для захисту якості партії
• Транспортування пелет до силосівнадає перевагу дбайливому поводженню та стійким до зношування вигинам для зменшення дрібних часток
• Станції скидання мішківщоб захистити операторів, віддайте перевагу місцевому видаленню пилу та чистому прийому
• Кілька прийомів в одну технологічну лініюнадає пріоритет стабільній логіці перемикання та збалансованому всмоктуванню

Спільною ниткою є контроль мінливості. Матеріальні зміни. Зміна вологості навколишнього середовища. Зміна операторів. Система все ще повинна забезпечувати стабільний потік, не вимагаючи постійного ручного втручання.

FAQ

Q1. Яку інформацію я маю підготувати, перш ніж запитувати пропозицію

Укажіть назву матеріалу, діапазон насипної щільності, діапазон розміру частинок, чутливість до вологи, температуру, бажану потужність, відстані, кількість згинів, а також точки прийому та розвантаження. Якщо у вас є фотографії поточних точок передачі та ситуації з навколишнім пилом, це допоможе інженерам проектувати реальність, а не припущення.

Q2. Чи не пошкодить пневматична система тендітні пелети чи гранули?

Це можливо, якщо швидкість занадто висока або вигини вибрані погано. Ось чому вибір фази, прокладка та дизайн вигину мають значення. Коли цілісність продукту має вирішальне значення, стратегії низької швидкості та маршрутизація, керована зносом, можуть значно зменшити виснаження.

Q3. Чому деякі системи замикаються, навіть якщо двигун потужний

Засмічення часто спричиняється нестабільною подачею, занадто великою кількістю різких вигинів, неправильним співвідношенням повітря та твердої речовини, адгезією через вологу або обмеженням фільтра, що змінює потік повітря під час роботи. Більша потужність не забезпечує автоматичного стабільного транспортування.

Q4. Як зменшити пил навколо приймача

Зосередьтеся на зоні фільтрації приймача, належному очищенні фільтра, герметичних з’єднаннях і контрольованому методі скидання уловлених дрібних частинок. Проблеми з пилом зазвичай виникають через недостатню фільтрацію або погане ущільнення, а не через сам «пневматичний транспорт».

Q5. Чи може одна система обробляти кілька матеріалів

Іноді, але це залежить від того, наскільки ці матеріали відрізняються за щільністю, розміром частинок і поведінкою потоку. Якщо вам потрібно працювати з кількома матеріалами, попросіть дизайн, який визначає стабільні робочі вікна та включає практичні етапи зміни та очищення.

Висновок і наступні кроки

A Пневматична система транспортуванняце не одноразова покупка, це процес прийняття рішення. Коли фаза, джерело повітря, спосіб подачі, маршрут і фільтрація підбираються відповідно до вашого матеріалу та планування, ви отримуєте чистішу підлогу, менше перерв і більш передбачуване виробництво. Коли їх немає, ви отримуєте пил, пробки та систему, якої всі уникають.

Якщо вам потрібна конструкція, яка відповідає умовам вашої рослини та поведінці матеріалу,Shandong Yinchi Environmental Protection Equipment Co., Ltd.може допомогти вам визначити чітку специфікацію, порівняти режими транспортування та створити практичний план встановлення та експлуатації. Готові зменшити пил і стабілізувати точки передачі? зв'яжіться з намищоб обговорити вашу заявку та отримати індивідуальне рішення.
