Повний інженерний посібник для повітродувок Roots із прямим з’єднанням

1. Повітродувки з прямим з’єднанням: основна концепція

2. Механіка поворотного переміщення з прямим зчепленням

3. Переваги продуктивності перед системами з ремінним приводом

4. Встановлення та вирівнювання: точність для довговічності

5. Протоколи технічного обслуговування для блоків прямого приводу

6. Критичні промислові застосування

7. Основні технічні характеристики та посібник з вибору

8. Часті запитання (FAQ)

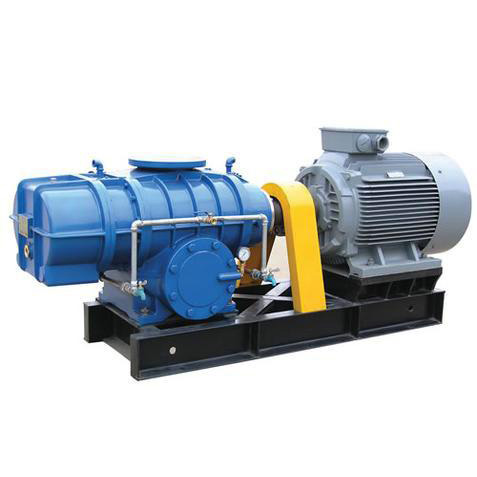

1. Повітродувки з прямим з’єднанням: основна концепція

В основі незліченних промислових процесів, від очищення стічних вод до пневматичного транспортування, лежить надійна технологіяПовітродувки з прямим зчепленням. На відміну від альтернативних варіантів з ремінним приводом, ці агрегати мають прямий механічний зв’язок між двигуном і валом повітродувки через муфту. Це, здавалося б, просте розрізнення дає значні переваги в ефективності, довговічності та робочій стабільності. Усуваючи ремінь, система усуває спільну точку зношування та втрати енергії, що робить повітродувки з прямим з’єднанням Roots Blowers кращим вибором для безперервних застосувань, де надійність має першорядне значення.

Ця пряма конфігурація забезпечує точну передачу швидкості обертання двигуна на робочі колеса, забезпечуючи стабільний повітряний потік без пульсацій, який є критичним для таких процесів, як аерація при біологічній обробці або транспортування матеріалу на цементних заводах. Філософія дизайну зосереджена на мінімальних механічних втратах і максимальному тривалості безвідмовної роботи, тому галузі з вимогливими робочими профілями все частіше застосовують цей метод приводу замість традиційних систем ременів.

2. Механіка обертового об’єму з прямим зчепленням

Повітродувки з прямим зчепленнямпрацюють за принципом позитивного зміщення, використовуючи дво- або трилопатеві ротори, які обертаються в протилежних напрямках у точно обробленому корпусі. Пряме з’єднання забезпечує точну синхронізацію цих роторів за допомогою механізмів синхронізації, які запобігають контакту металу з металом. Коли пелюстки обертаються, вони захоплюють фіксований об’єм повітря у впускному отворі та транспортують його до сторони нагнітання, де воно викидається проти тиску в системі.

Ключова механічна перевага полягає в самій муфті. Гнучка муфта, часто у формі конічного замку, з’єднує вал двигуна з валом повітродувки, враховуючи незначні перекоси та ефективно передаючи крутний момент. Цей прямий привід усуває ковзання, властиве ремінним системам, гарантуючи, що повітродувка працює з точною проектною швидкістю, яка безпосередньо корелює з гарантованою об’ємною швидкістю потоку. Ця характеристика має важливе значення для процесів, які вимагають постійної дозованої подачі повітря, наприклад у реакторах із дозуванням хімічних речовин або в реакторах із псевдозрідженим шаром.

3. Переваги продуктивності перед системами з ремінним приводом

При оцінці повітродувок Roots із прямим з’єднанням порівняно з аналогами з ремінним приводом виявляється кілька відмінних характеристик. По-перше, пряме з’єднання усуває натяг ременя та знос, що не тільки зменшує частоту технічного обслуговування, але й запобігає поступовій втраті ефективності, оскільки ремені з часом розтягуються. По-друге, відсутність вузла ременя та шківа зменшує загальну площу та вагу блоку, спрощуючи встановлення та інтеграцію в компактні схеми установки.

Крім того, системи прямого приводу демонструють нижчий рівень вібрації та працюють тихіше, сприяючи створенню безпечнішого та комфортнішого робочого середовища. Знижена механічна складність означає, що менше компонентів виходить з ладу, підвищуючи загальну надійність системи. У додатках, де обмежений простір або де необхідна безперервна робота з високим навантаженням, пряме з’єднання забезпечує вирішальну перевагу як з точки зору стабільності продуктивності, так і з огляду на вартість життєвого циклу.

4. Встановлення та вирівнювання: точність для довголіття

Успішне розгортанняПовітродувки з прямим зчепленнямпетлі при ретельному встановленні, зокрема центруванні валу. Навіть незначне зміщення може спричинити надмірну вібрацію, передчасний знос підшипника та втому муфти. Згідно з найкращими галузевими практиками, половини муфти повинні бути встановлені з натягом, що часто потребує контрольованого нагрівання, щоб забезпечити надійне з’єднання з валами.

Правильне вирівнювання передбачає перевірку як зміщення, так і кутових відхилень. Для оптимального терміну служби загальне показання індикатора (TIR) ​​на втулках муфти не повинно перевищувати 0,005 дюйма (0,13 мм), а паралельне відхилення поверхонь муфти має бути в межах 0,001 дюйма (0,03 мм). Крім того, дуже важливо встановити правильний осьовий зазор між половинами муфти, щоб врахувати теплове розширення валів під час роботи, запобігаючи навантаженню тяги, яке може пошкодити внутрішні компоненти повітродувки. Рекомендується використовувати з’єднувальну муфту з конічним замком, щоб забезпечити позитивну передачу крутного моменту та легкість демонтажу.

5. Протоколи технічного обслуговування блоків прямого приводу

Хоча повітродувки Roots з прямим з’єднанням потребують рідше втручання, ніж агрегати з ремінним приводом, структурований графік технічного обслуговування є важливим. Основні напрямки роботи включають змащування коробки передач і підшипників, перевірку зчеплення та перевірку центрування. Регулярна заміна масла з використанням мастила, рекомендованого виробником, запобігає зносу редуктора та забезпечує безперебійну роботу.

Періодичні перевірки муфти повинні включати візуальний огляд на наявність зносу або тріщин і повторне затягування кріпильних деталей до заданих значень. Моніторинг вібрації може служити інструментом прогнозування технічного обслуговування, виявляючи ранні ознаки дисбалансу або зміщення. Крім того, переконавшись, що фільтр впускного повітря чистий і вільний від перешкод, захистить ротори від пошкодження твердими частинками, зберігаючи вихід чистого повітря без масла, що є відмінною рисою цих повітродувок.

• щоденно:Перевірте рівень масла, почуйте незвичайний шум, стежте за тиском і температурою нагнітання.
• Щомісяця:Перевірте муфту на знос, перевірте центрування, очистіть повітряний фільтр.
• Щоквартально:Замініть трансмісійне масло, огляньте підшипники, перевірте моменти затягування всіх кріплень.
• Щорічно:Комплексний ремонт, включаючи вимірювання зазору ротора та заміну ущільнень.

6. Критичні промислові застосування

Надійна конструкція та надійна робота повітродувок Roots з прямим з’єднанням роблять їх незамінними в багатьох галузях. При очищенні стічних вод вони забезпечують необхідну аерацію для аеробного зброджування, забезпечуючи біологічне розщеплення органічних речовин. У галузі аквакультури вони підтримують критичні рівні розчиненого кисню в ставках і резервуарах, безпосередньо впливаючи на здоров’я поголів’я та врожайність.

Для транспортування сипучих матеріалів ці повітродувки використовуються в пневматичних транспортних системах для транспортування цементу, зерна, пластмас та інших порошків по трубопроводах. Стабільний потік повітря під високим тиском забезпечує послідовну та ефективну передачу матеріалу на великі відстані. Інші ключові сфери застосування включають подачу повітря для горіння в печі, стимулювання газу на нафтохімічних заводах і операції з вакуумного пакування, що демонструє універсальність цієї технології в промисловому спектрі.

Ключові сфери застосування:Аерація стічних вод · Аквакультура · Пневматичний транспорт · Цементна промисловість · Електростанції · Хімічна обробка · Обробка біогазу

7. Основні технічні характеристики та посібник з вибору

Вибір правильногоПовітродувки з прямим зчепленнямдля застосування вимагає ретельного аналізу витрат, тиску та вимог до потужності. Типові агрегати пропонують швидкість потоку від 0,6 м³/хв до понад 120 м³/хв, з тиском нагнітання до 98 кПа. Потужність двигуна може варіюватися від 1,1 кВт для невеликих агрегатів до понад 185 кВт для великих промислових моделей.

Вибираючи повітродувку, враховуйте необхідний перепад тиску, бажану швидкість потоку при цьому тиску та робочі умови навколишнього середовища. Конструкція ротора з трьома пелюстками стала галузевим стандартом завдяки покращеним пульсаційним характеристикам і ефективності порівняно зі старішими конструкціями з двома пелюстками. Ознайомлення з кривими продуктивності та технічними характеристиками має вирішальне значення, щоб переконатися, що вибраний повітродув працює з оптимальною точкою ефективності, забезпечуючи надійне обслуговування для передбаченого застосування.
